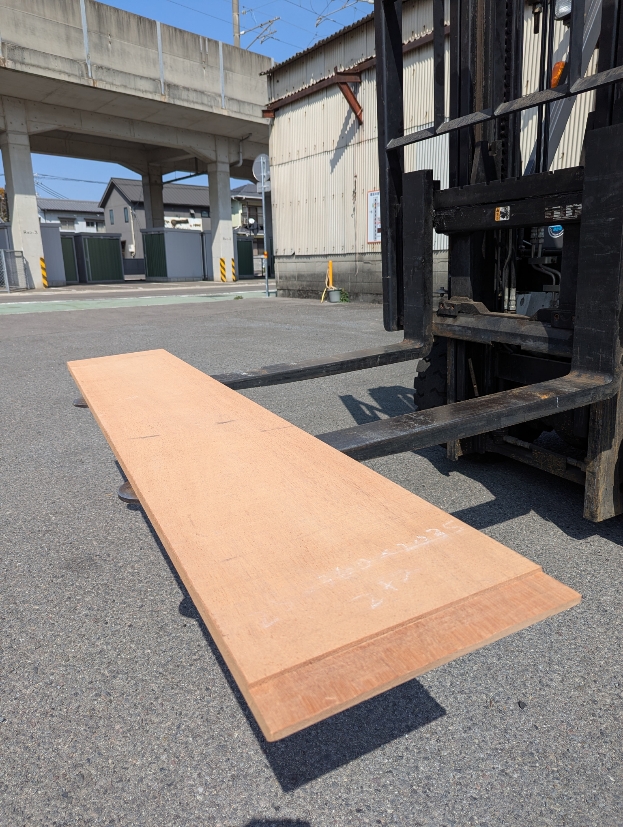

「アルミの上に付いてる板を作って欲しいんやけど」
重機運送車を乗っている方からのご依頼です

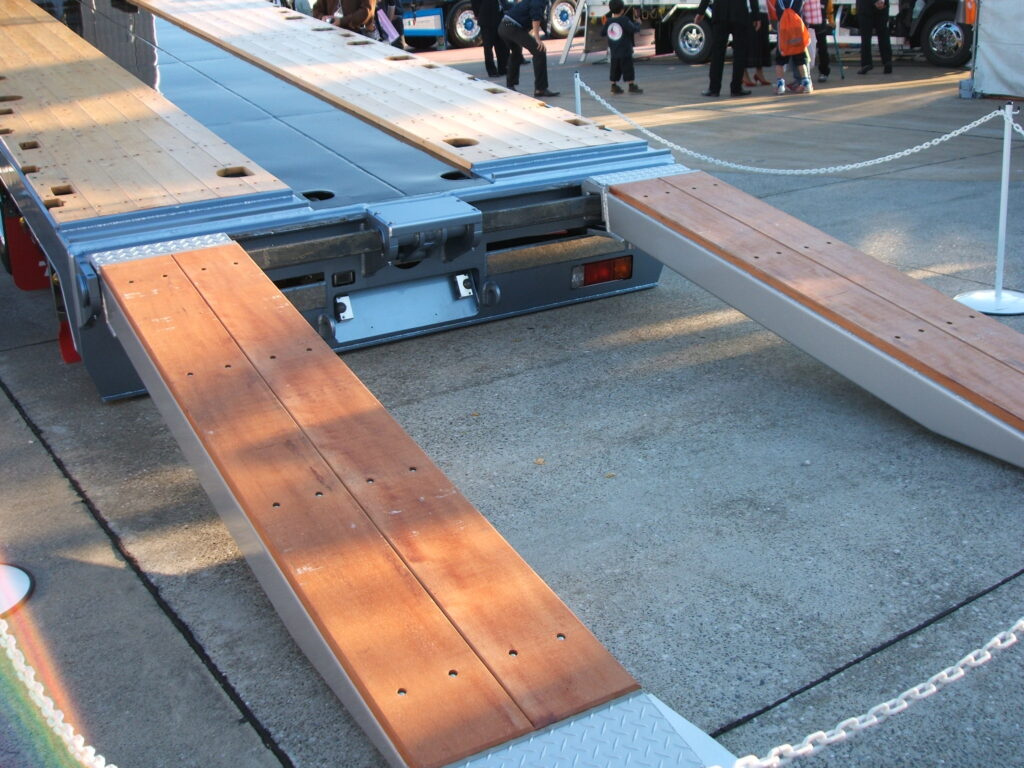

これは「歩み板」と呼ばれる製品で
「荷台から重機を乗り降りさせる」
時に通る道板です
「こんな風にして欲しいんやけど」
今回のご依頼は
「段差を付けて欲しい」
「斜めにカットして欲しい」
でした

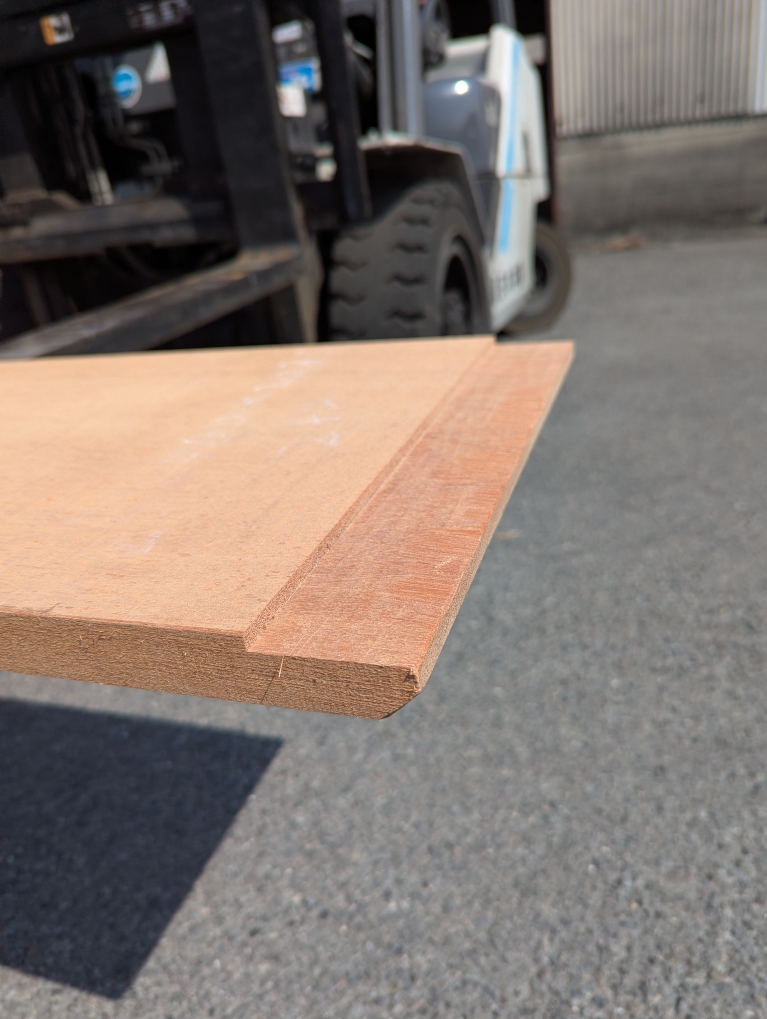

「段差」はアルミブリッジの方にもついています
その段差にうまくはめ込む為に、歩み板にも付けました
これは
「前後に動く負荷を止める為」
に設けています
重機やキャタピラが通るので、板には前後に大きな負荷がかかります
ボルト止めに加えて
「形状的にもズレないようにする」
仕組みになっています
こちらは反対側です

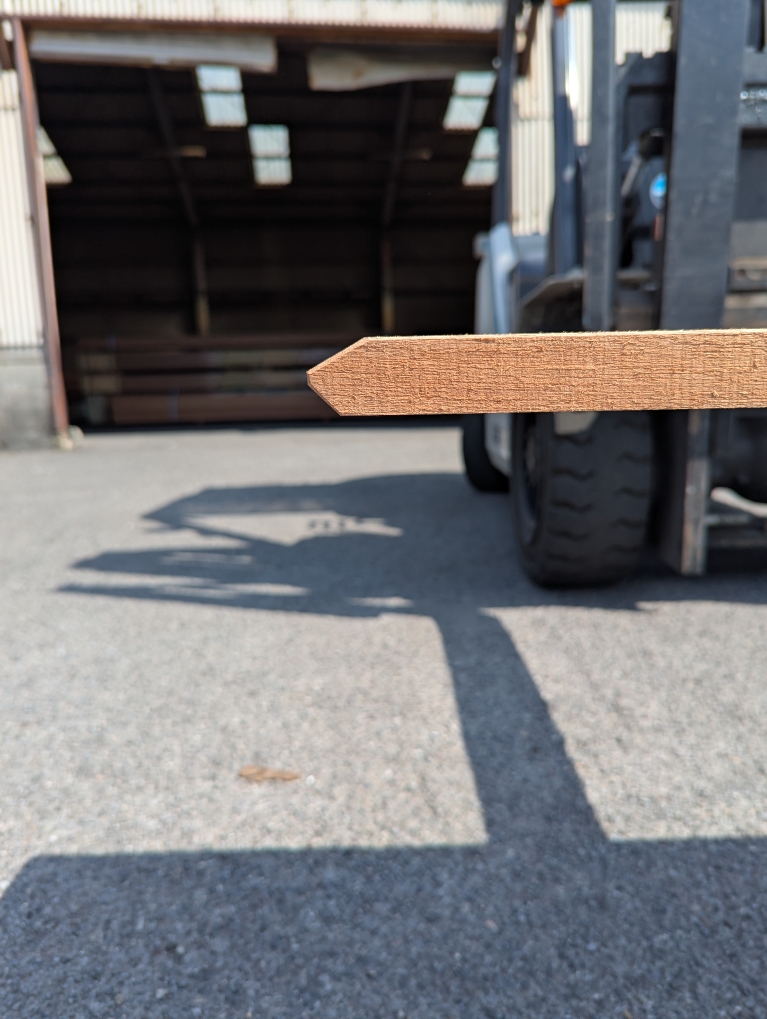

表面は
「重機を乗りやすくする為」
の斜めカットです
裏面は
「アルミブリッジの溶接ビードを避ける為」
の斜めカットです
ここまで加工すれば「あとは取り付けるだけ」です
修理をする方が「簡単に短時間で」交換が出来るように、出来る限りのご協力をさせて頂きます
